具體方案：一種大功率MOS管散熱裝置，包括中空結構的外殼，電路板，電路板設置于外殼內，電路板的兩端通過引腳分別連接有若干并排的MOS管，還包括用于壓緊MOS管使 得MOS管緊

貼外殼內壁的散熱壓塊，散熱壓塊貫穿有第一循環水通道，第一循環水通道與若干并排的MOS管垂直設置。外殼側壁設有與第一循環水通道平行的第二循環水通道，第二循環水通道靠近

對應的MOS管。散熱壓塊設有若干個螺紋孔，散熱壓塊與外殼內壁通過螺釘固定連接，螺釘自外殼側壁上的螺紋孔擰入散熱壓塊設的螺紋孔。外殼外壁設有散熱槽。外殼內壁的兩側設有

支撐電路板的支撐條，當散熱壓塊與外殼內壁固定連接時，電路板壓緊于散熱壓塊的側壁與支撐條之間。是MOS管與外殼內壁之間設有絕緣膜，散熱壓塊與MOS管之間設有絕緣膜。外殼

側壁設有與第一循環水通道垂直的散熱管，散熱管的一端設有散熱體，另一端為封閉，散熱體與散熱管形成封閉的內腔，內腔內設有制冷劑。散熱體包括與散熱管固定連接的散熱環以

及與散熱環固定連接的散熱片；散熱片還固定聯接有散熱風扇。

具體效果效果：增加了MOS管的散熱效率，提高了MOS管使用壽命；提高了外殼的散熱效果，使得外殼內溫度保持穩定狀態；結構簡單，安裝方便。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，而可依照說明書的內容予以實施，并且為了讓本實用新型的上述和其他目的、特征和優點能夠

更明顯易懂，以下特舉較佳實施例，并配合附圖，詳細說明如下。

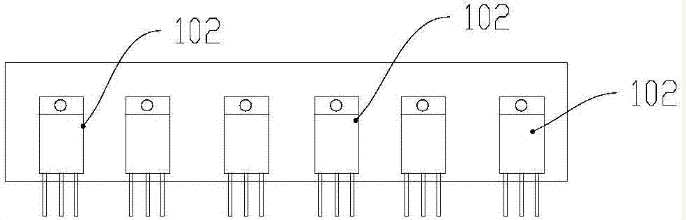

散熱裝置，包括中空結構的外殼100，電路板101，電路板101設置于外殼100內，電路板101的兩端通過引腳分別連接有若干并排的MOS管102，還包括用于壓緊MOS管102使得MOS管102

緊貼外殼100內壁的散熱壓塊103，散熱壓塊103貫穿有第一循環水通道104，第一循環水通道104與若干并排的MOS管102垂直設置。

，散熱壓塊103將MOS管102壓緊于外殼100內壁，MOS管102的一部分熱量傳導至外殼100，另一部分熱量傳導至散熱壓塊103，外殼100將熱量散發至空氣，散熱壓塊103的熱量通過第一

循環水通道104內的冷卻水帶走，提高了MOS管102的散熱效果；同時外殼100內的其它元器件產生的部分熱量也傳導至散熱壓塊103，因此散熱壓塊103可以進一步降低外殼100內的溫

度，提高了外殼100內的其它元器件的工作效率和使用壽命；外殼100為中空結構，因此熱量不易在外殼100內積聚，因此可以防止電路板101過熱而燒壞。外殼100側壁設有與第一循

環水通道104平行的第二循環水通道105，第二循環水通道105靠近對應的MOS管102。外殼100外壁設有散熱槽108。外殼100的熱量主要通過第二循環水通道105內的冷卻水帶走，另一

部分熱量通過散熱槽108散發，提高了外殼100的散熱效果，散熱壓塊103設有若干個螺紋孔107，散熱壓塊103與外殼100內壁通過螺釘固定連接，螺釘自外殼100側壁上的螺紋孔擰入

散熱壓塊103設的螺紋孔。本實用新型中散熱壓塊103的邊緣延伸有連接片109，連接片109設有若干個螺紋孔107，連接片109與外殼100內壁通過螺釘固定連接。外殼100內壁的兩側設

有支撐電路板101的支撐條106，當散熱壓塊103與外殼100內壁固定連接時，電路板101壓緊于散熱壓塊103的側壁與支撐條106之間。安裝時，首先將電路板101放置于支撐條106表

面，散熱壓塊103的底部壓緊于電路板101的上表面，之后通過螺釘將散熱壓塊103固定于外殼100內壁，散熱壓塊103與支撐條106之間形成一個夾緊電路板101的夾槽，方便電路板101

的安裝和拆卸，同時由于電路板101緊貼散熱壓塊103，因此電路板101產生的熱量傳導至散熱壓塊103，散熱壓塊103通過第一循環水通道104內的冷卻水帶走，因此可以防止電路板

101過熱而燒壞。

優選地，MOS管102與外殼100內壁之間設有絕緣膜，散熱壓塊103與MOS管102之間設有絕緣膜。

一種大功率MOS管散熱裝置，包括中空結構的外殼200，電路板202，電路板202設置于外殼200內，電路板202的兩端通過引腳分別連接有若干并排的MOS管202，還包括用于壓緊MOS管

202使得MOS管202緊貼外殼200內壁的散熱壓塊203，散熱壓塊203貫穿有第一循環水通道204，第一循環水通道204與若干并排的MOS管202垂直設置。外殼側壁設有與第一循環水通道

204垂直的散熱管205，散熱管205的一端端設有散熱體206，另一端封閉，散熱體206與散熱管205形成封閉的內腔，內腔內設有制冷劑。MOS管202發熱，將制冷劑汽化，汽化時吸收發

熱端的熱量(靠近MOS管202端)，之后從受熱端流向冷卻端(遠離MOS管202端)，在冷卻端遇冷，向管壁的外周釋放熱量，液體再流向發熱端，如此形成散熱回路，這種經過汽化和液體

來進行的散熱量大大優于常規的熱導體的散熱量。散熱體206包括與散熱管205固定連接的散熱環207以及與散熱環207固定連接的散熱片208；散熱片208還固定聯接有散熱風扇209。

其中的散熱環207與散熱管205有較長的套合距離，是為了讓散熱環207能快速將散熱管205內的熱量傳遞至散熱片208，實現快速散熱。
