CMS8H120D口袋秤芯片：中微半導體如何以高精度與低功耗重塑便攜稱重市場？
發布日期:2025-03-06
點擊次數:218
在智能健康設備與家用電子快速發展的今天，口袋秤因其便攜性和多功能性成為消費電子領域的剛需產品。然而，這類設備對芯片提出了嚴苛要求：高精度、超低功耗、高集成度，同時還需兼顧成本與開發效率。中微半導體（CMSemicon）推出的CMS8H120D芯片，憑借其24位Σ-Δ ADC、μA級功耗與全集成設計，正在成為該領域的標桿解決方案。

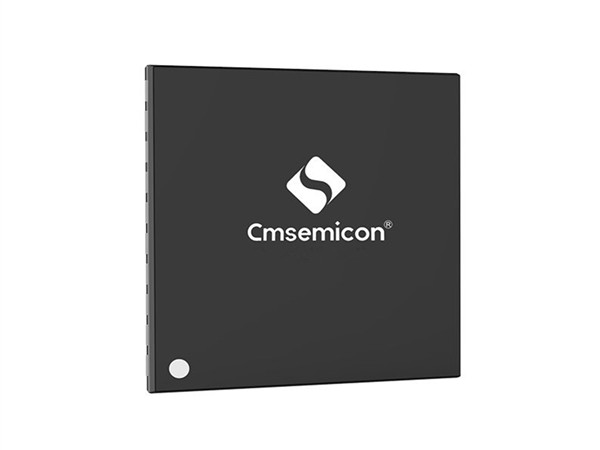

.jpg)
一、CMS8H120D核心技術解析
高精度ADC：精準至0.01g的核心保障
24位Σ-Δ ADC架構：通過過采樣與噪聲整形技術，有效提升信噪比（SNR），確保微小信號（如毫克級重量變化）的穩定捕捉。
可編程增益放大器（PGA）：支持1~128倍增益調節，適配不同量程傳感器（如5kg家用秤與300g珠寶秤），避免外部放大電路需求。
動態自校準技術：開機自動零點校準與溫度漂移補償，降低環境干擾對精度的影響。
超低功耗設計：續航能力提升的關鍵
多級電源管理模式：
運行模式：1.6mA@8MHz，快速響應稱重指令。
休眠模式：1μA待機電流，支持按鍵或傳感器信號喚醒，紐扣電池續航可達18~24個月。
硬件級優化：獨立時鐘分頻器與外圍模塊電源控制，關閉未用功能以降低能耗。
高集成度：簡化設計的秘密武器
內置LCD驅動器：直接驅動多達8 COM×32 SEG的段碼屏，省去外部驅動芯片，PCB面積縮減40%。
豐富外設接口：
12位PWM：支持背光亮度調節與蜂鳴器提示音控制。
UART/I2C/SPI：連接EEPROM存儲校準參數，或擴展藍牙模塊實現數據上傳（如智能健康管理）。
二、開發效率與可靠性：從設計到量產的全程護航
開箱即用的開發支持
完整參考設計包：包括原理圖、PCB布局、BOM清單及校準指南，縮短方案驗證周期。
開源算法庫：提供數字濾波（如滑動平均、FIR濾波）、動態穩定檢測、單位換算（克/盎司/磅）等代碼模塊，開發周期可縮短30%。
工業級可靠性設計
寬溫域運行：-40°C~85°C工作溫度，適應極端環境（如冷鏈運輸秤）。
抗干擾能力：內置EMI濾波器與ESD防護（HBM 8KV），確保傳感器信號穩定性。
成本優化策略
通過集成ADC、LCD驅動、PGA等模塊，BOM成本降低25%~35%。
支持QFN20（4mm×4mm）小封裝，減少PCB層數與面積，適合微型化設計。
三、應用場景擴展：從基礎稱重到智能物聯
消費電子領域
家用廚房秤：支持單位切換與自動斷電，精度達0.1g。
珠寶/實驗室秤：0.01g級分辨率，滿足貴金屬與藥品稱重需求。
健康管理場景
智能健康秤：搭配藍牙5.0模塊，同步體重數據至APP，生成健康趨勢報告。
寵物喂食秤：設定喂食量閾值，聯動智能家居自動補糧。
工業便攜設備
物流手持秤：IP54防護等級，適應戶外環境，實時計算運費。
農業分揀秤：自動統計農產品重量，提升分揀效率。
四、競品對比：CMS8H120D的市場優勢
功能維度CMS8H120D競品典型方案（如TI MSP430/HT66F）
ADC分辨率 24位Σ-Δ（無外部元件） 16~24位（需外置PGA）
功耗（休眠） 1μA 2~5μA
LCD驅動 內置（支持復雜顯示） 需外置驅動器
開發周期 參考設計+開源算法（1~2月） 依賴第三方方案（3~4月）
五、開發者實踐指南
傳感器選型匹配
推薦使用激勵電壓5V、輸出靈敏度2mV/V的應變式傳感器，搭配全橋電路設計。
校準流程優化
采用“三點校準法”（零點、半量程、滿量程），結合非線性補償算法，精度誤差可控制在±0.05%以內。
功耗調優技巧
在無操作時切換至休眠模式，并通過中斷喚醒（如壓力傳感器觸發）。
CMS8H120D如何定義下一代便攜稱重標準？
中微半導體的CMS8H120D通過測量+功耗+集成度”三重突破，不僅解決了傳統方案的成本與技術瓶頸，更推動了口袋秤向智能化、多功能化演進。無論是初創企業還是規?；瘡S商，均可借助其完整生態快速落地高競爭力產品，搶占智能硬件的增量市場。
